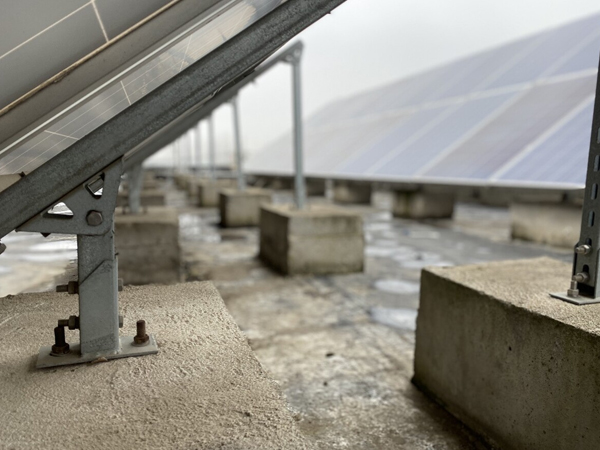

水泥屋顶支架系统的系统特点

1、结构设计确保系统强度；

2、外观简洁，安装便捷；

3、安全可靠，兼容性好。

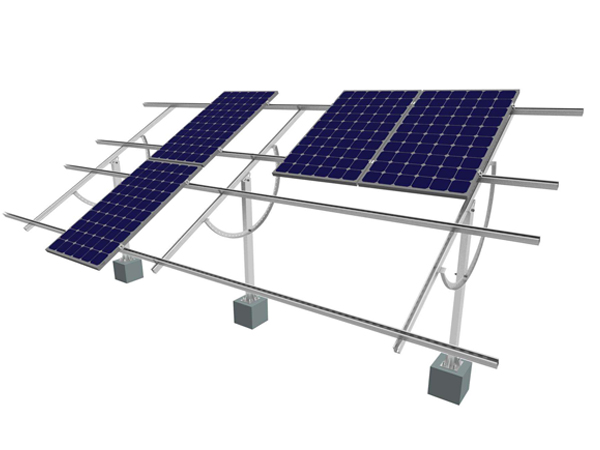

固定可调节支架系统的圆弧支撑系统的特点

适用环境强，发电效率高；

快速建站，施工成本低

现场灵活调节，全面兼容不同的光伏组件

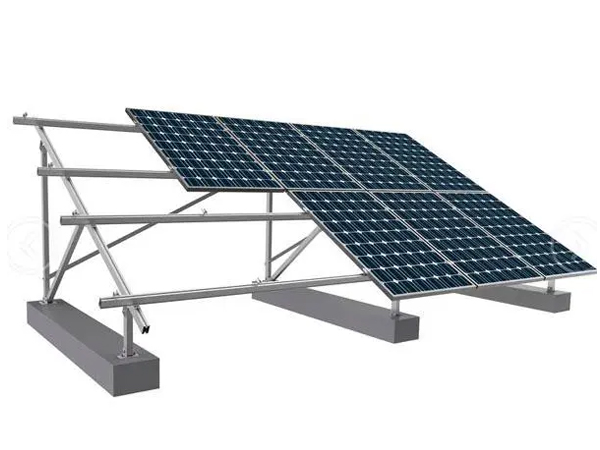

地面光伏支架系统的特点：

适用环境强，发电效率高

快速建站，施工成本低

现场灵活调节，兼容不同的光伏组件

光伏地桩通常采用金属材质（钛钢、镀锌钢、不锈钢），长期在户外土壤、雨水、空气中容易发生腐蚀，严重影响结构安全和其寿命。光伏地桩防止生锈的关键在于材料选择+表面防腐处理+环境适应性设计。

1.材料选择与表面处理

热浸镀锌：最常用、性价比最高的方法，新曾在钢材表面形成致密保护层，即使划伤也有“牺牲阳极”保护作用，寿命可达20多年。

不锈钢材质：304或316不锈钢耐腐蚀性极佳，适合高湿度、沿海或工业污染严重地区，但成本较高。

2.采用耐候钢或不锈钢材质‌：部分高端产品使用耐候钢（如Q355NH）或304/316不锈钢，从根源提升抗腐蚀能力。

3.结构设计

排水设计：桩体顶端设计倾斜角或者密封，防止积水。

减少小缝隙：降低一部分腐蚀的风险，同时也有效避免角落出现积水的死角

4.可人工涂抹防腐漆

清除泥土和铁锈

涂抹防腐漆

5.定期检查维护

每年及时清理锈迹并补漆

定期检测土壤ph值，及时采用中和措施

选择建议：

普通地区：热镀锌+施工防护，性价比最优

沿海或者高腐蚀的环境和地区：热镀锌+环氧涂层，不锈钢桩

盐碱地/污染土壤：热浸镀锌+阴极保护+外层包覆防腐胶带

通过以上的方法我们可以选购出合适的光伏地桩的防腐建议，如果有需要的话，请联系河北世景畅天金属结构制品有限公司咨询我们，我们将给您一个满意的答复！

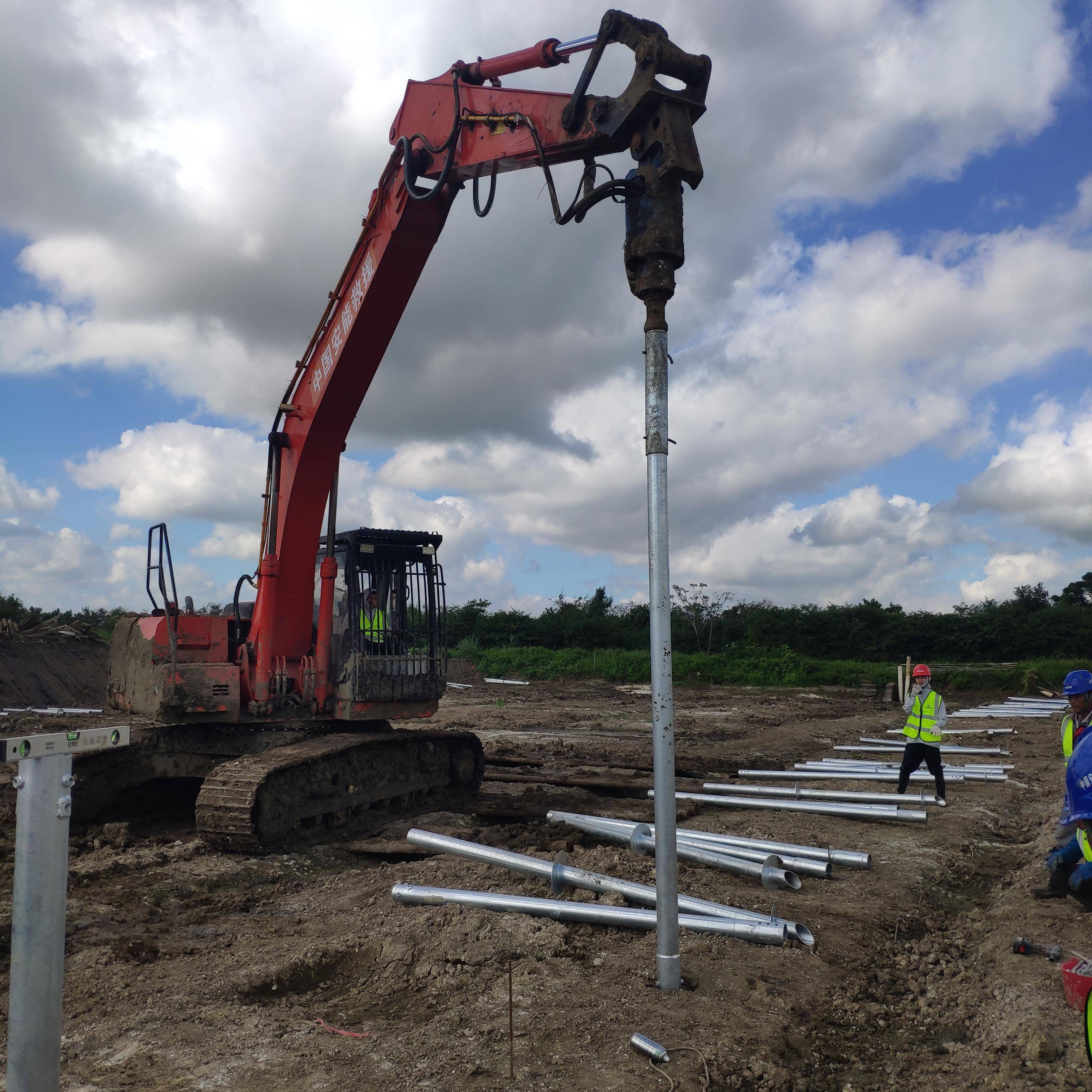

光伏地桩的深度主要取决于‌地质条件、土壤类型、桩体材质、承载要求以及当地气候因素（如冻土深度）‌ 等多个关键因素。‌

1.常规的光伏电站支架基础

钻孔灌注桩：在一些地质条件较好的项目中，钻孔桩的深度范围在10-18米之间。

2.不同的地质和气候的考量

冻土深度：桩基必须埋设在最大冻土深度之下，以防止土壤冻融循环对基础造成破坏。

土壤承载力：需要通过地质勘探确定土壤的承载能力，在松软或承载力不足的土壤中，桩基需要打得更深，或者采用更大直径的桩来确保稳定性。

螺旋地桩：常见的适应深度范围在2米-12米之间

3.与普通建筑打桩的对比

光伏地桩的深度比普通农村自建房的深度要浅。光伏支架基础由于承载的荷载相对较小，且数量庞大，设计上回更注重经济性和施工效率。

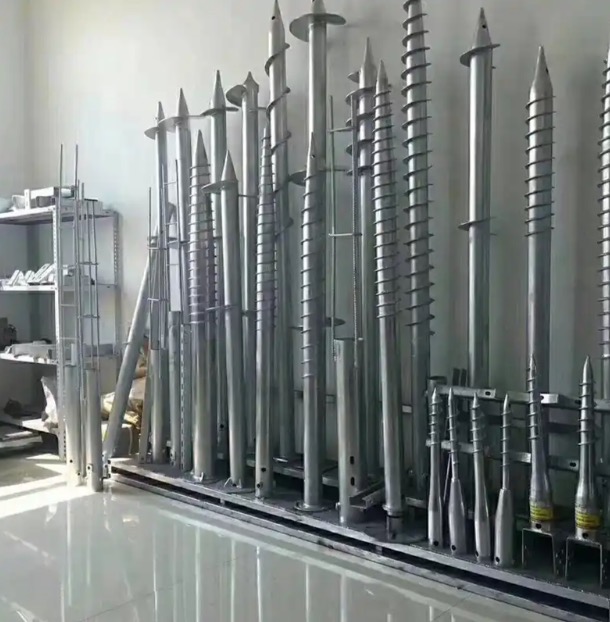

麻花螺旋地桩和法兰螺旋地桩是两种主流的螺旋地桩类型，它们在结构、受力原理和应用场景上有显著区别

核心区别在于桩头与上部结构的连接方式

• 麻花螺旋地桩：核心是桩身整体呈麻花状的螺旋结构，螺旋翼与桩体一体化成型，螺旋纹路连贯且贴合桩身，通过螺旋结构与土壤的紧密咬合实现固定，无额外连接部件。

• 法兰螺旋地桩：在螺旋桩体的顶部增设了法兰盘结构，法兰盘带有螺栓孔，可通过螺栓与光伏支架等上部结构牢固连接。这种设计通过法兰盘加大了与上部结构的接触面积，也让桩体与其他部件的连接更具刚性。

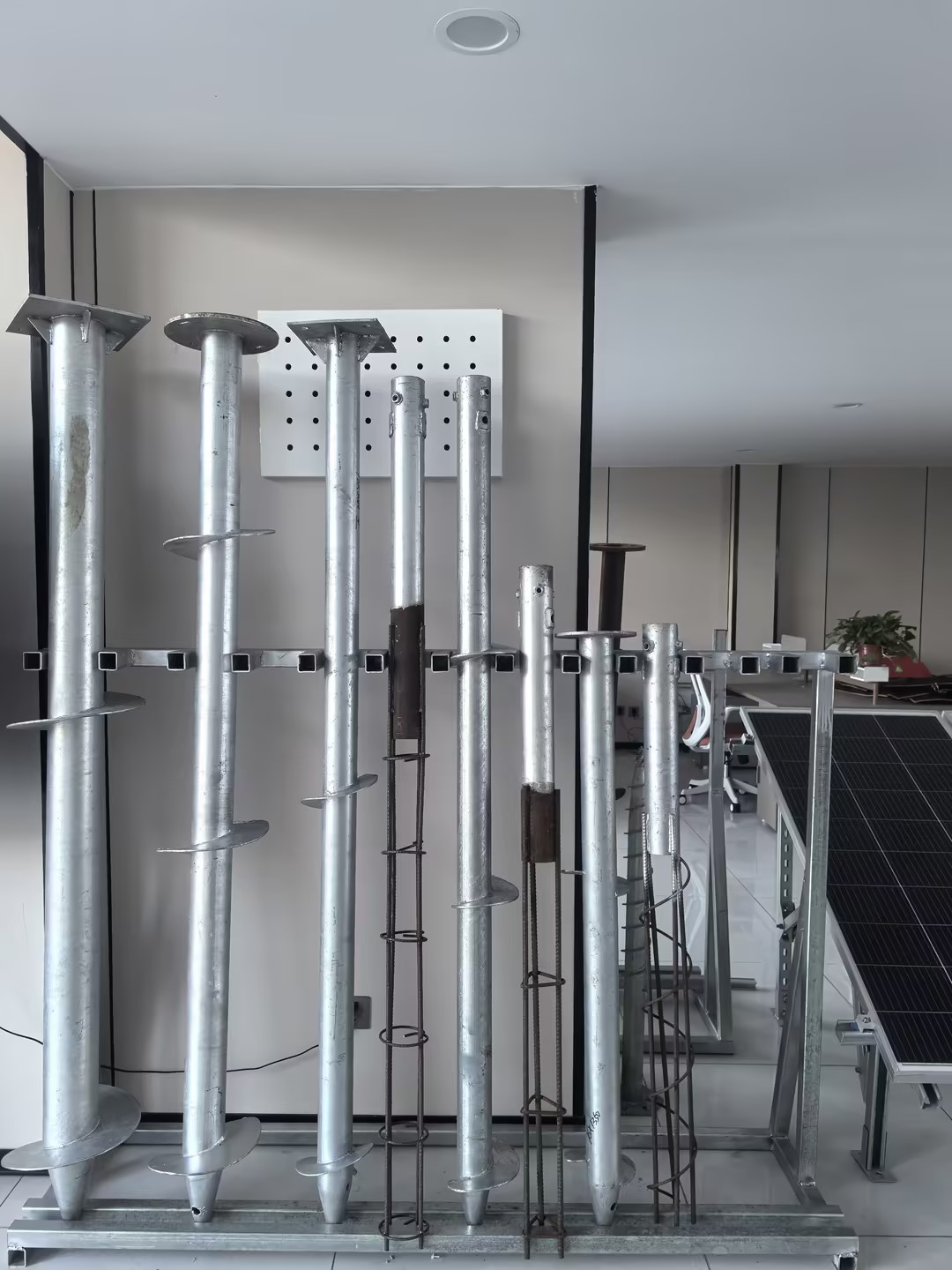

螺旋地桩安装时出现桩体破损是一个需要严肃对待的信号，它意味着安装方法或现场条件存在问题时，必须立即停止并妥善处理。

一、立即采取的行动（紧急处理步骤）

1.立即停止施工！这是最重要的一点。一旦发现或听到破损的异常声音（如金属撕裂、扭曲声），马上停止旋转或下压。

2.评估破损情况：小心地将地桩反向旋转，从土中取出。检查破损的具体位置和严重程度。常见的破损形式包括：

桩体扭曲/弯曲：像麻花一样扭转变形。

螺旋叶片撕裂或脱落：叶片与杆体之间的焊缝开裂或叶片本身撕裂。

桩体劈裂或变形：安装工具（如驱动头）与桩顶接触的部位被撑裂或压扁。

二、分析破损原因（找准病根才能对症下药）

处理破损桩体后，必须分析原因，否则更换新桩后很可能再次破损。

杆体扭曲/弯曲  1.扭矩过大，遇到剪影障碍物：这是最常见的原因。地桩在旋转过程中碰到大块岩石、混凝土基础，阻力瞬间激增，导致杆体在巨大扭矩下发生

螺旋叶片撕裂/脱落1. 遇到带有棱角的坚硬障碍物： 在旋转下压过程中，叶片边缘撞到巨石或地下建筑垃圾，导致应力集中而撕裂。
2. 焊接质量缺陷： 叶片与杆体之间的焊缝不饱满、有虚焊或夹渣，强度不足。
3. “反方向”旋转纠偏： 安装倾斜后，试图通过反向旋转来调整，极易导致叶片与土壤的受力方向突变而撕裂。

1. 安全拔出破损桩：用打桩机反向旋转，缓慢将破损桩拔出（避免强行拉扯导致土壤松动）；
2. 清理桩孔：若拔出后桩孔坍塌，用碎石 + 黄沙回填夯实，重新钻孔定位（孔位需与原设计位置偏差≤10cm，避免影响支架安装）；
3. 更换合格新桩：选用与原规格一致（桩径、长度、叶片数量相同）的优质螺旋地桩，按标准流程重新安装，确保深度和垂直度达标；
4. 验收记录：更换后需记录桩号、破损原因、更换情况，并存档备查。

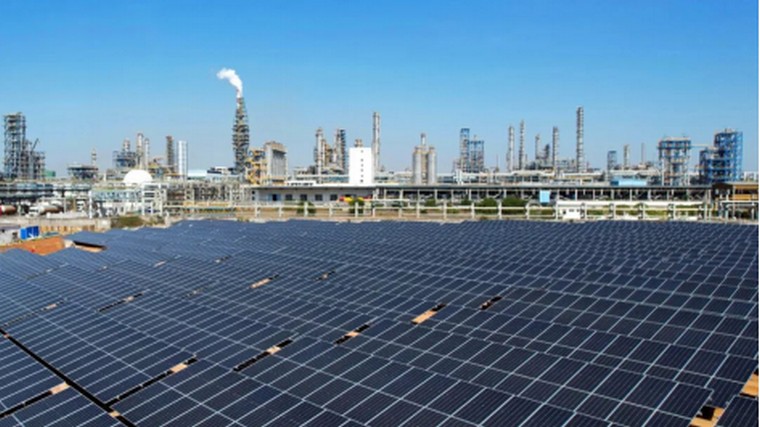

螺旋地桩的应用范围及其广泛，从大型工程到家庭后院都能见到他的身影。凡是需要稳固地基但又希望安装快速、环保、可逆的场合，都可以考虑到螺旋地桩。

一.新能源领域（光伏/风电，核心主力场景）

光伏电站（分布式/集中式）

适用场景：屋顶光伏、地面光伏、农光互补/渔光互补项目

核心价值：替代传统水泥基础，安装无需浇筑、养护，工期缩短50%以上；不破坏土地耕作层，符合“农光互补“的政策要求”；抗风载、抗拔力强，适配光伏板长期稳定固定

二.家用与庭院场景

1.户外木平台与露台：这是家用的首选！不破坏草坪，排水性好，稳定性远超传统砖砌基础。

2.阳光房与凉亭：提供稳定且抗冻胀的基础，避免因地面不均匀沉降导致结构开裂。

3.廊架与花架：轻松固定，让怕疼职务有个牢固的家

4.户外楼梯：可以为钢木结构的户外楼梯提供稳固的支点

三、农业与特殊用途

1.农业大棚/温室：提供坚固的基础，抵抗风载，且不破坏耕作层

2.葡萄架、果园支架：为果树和藤蔓职务提供长期稳定的支撑。

3.地质灾害防治：用作边坡防护的锚杆，防治滑坡

4.码头与浮动结构：可用于固定小型浮桥、码头等

如果需要针对某一具体场景（如 “农光互补项目”“大棚搭建”）的详细产品适配方案或文案，可随时告诉我，帮你进一步细化！

光伏地桩（通常指螺旋地桩）和普通地基（如混凝土基础）是两种完全不同的基础形式，它们在原理、施工、成本和应用场景上有着本质的区别。

光伏螺旋地桩 vs. 普通混凝土基础

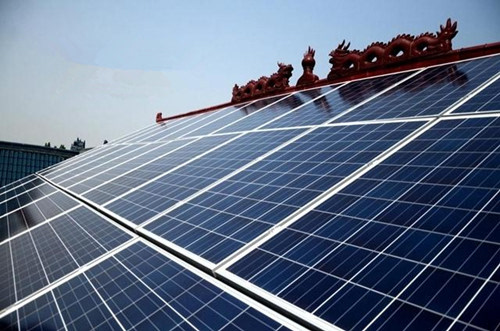

安装螺旋地桩（也称为螺旋锚、地锚）是一项技术性工作，正确的安装是确保其承载力和结构稳定性的关键。

一、 安装前的准备工作

1.地质勘察：明确土壤类型（沙土、黏土、岩石），判断是否需特殊钻头或预处理（如硬土需预钻孔）。2.地桩选型：根据光伏系统荷载、风力等级，选择匹配直径（通常 80-160mm）、螺距及长度的地桩。3.设备检查：确认螺旋地桩无变形、焊缝无开裂，施工机械（液压打桩机、螺旋钻机）性能正常。

二、 选择合适的地桩和工具：1.

地桩规格： 根据所需承载的荷载（如遮阳棚、太阳能板、广告牌、甲板等）和土壤条件，选择直径、长度、叶片数量和厚度合适的地桩。承载力要求越高，所需的叶片直径越大、数量越多。2.

材质选择： 确保地桩有足够厚度的镀锌层或采用其他防腐处理，以适应所在地的环境，防止锈蚀。

三、安装后验收1.

承载力检测：采用拉拔、抗压试验验证地桩承载力，需满足设计荷载要求（含光伏组件、支架自重及风雪荷载）。

2.外观检查：查看地桩顶部平整无损伤，焊缝无松动，若有外露部分需做防腐处理（刷防锈漆）。记录3.留存：记录每根地桩的入土深度、扭矩数据、地质情况，便于后续维护追溯。

安装螺旋地桩（也称为螺旋锚、地锚）是一项技术性工作，正确的安装是确保其承载力和结构稳定性的关键。核心结论：安装螺旋地桩需把控 “地质适配、施工规范、承载力验证” 三大核心，避免沉降或受力不足问题。

一、安装前准备

1. 地质勘察：明确土壤类型（沙土、黏土、岩石），判断是否需特殊钻头或预处理（如硬土需预钻孔）。
2. 地桩选型：根据光伏系统荷载、风力等级，选择匹配直径（通常 80-160mm）、螺距及长度的地桩。
3. 设备检查：确认螺旋地桩无变形、焊缝无开裂，施工机械（液压打桩机、螺旋钻机）性能正常。

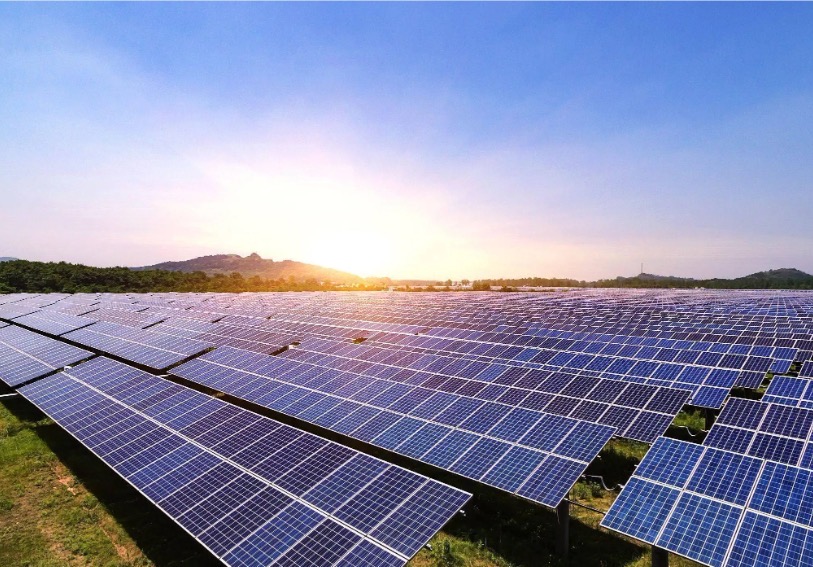

核心结论是：光伏系统已实现”发电-储能-并网-多场景适配“的全链条技术落地，广发应用于分布式、集中式及特殊场景”

一、核心应用场景及技术方案

1.分布式光伏（户用+工商业）

户用光伏

应用：在家庭住宅的屋顶安装光伏系统，实现“自发自用，余电上网”

优势：减少电费支出，获得卖电收益，提高能源自给率。

工商业光伏：

应用：在工厂、商场、学校、医院等商业和工业建筑的屋顶、停车场棚顶安装、

优势：为企业提供低成本电力，降低运营成本，同时宽阔的屋顶可以有效隔热，减少空调能耗。光伏建筑一体化是重要趋势。

2.集中式光伏电站（沙漠、戈壁、荒漠）

技术核心：大型组串式逆变器+跟踪支架（平单轴、双轴），提升光照利用率。

关键配套:结合储能系统（锂电池、抽水蓄能），解决间歇性供电问题，适配电网调度需求。

3.离网光伏系统

适用于没有公共电网覆盖或电网不稳定的地区

应用：

偏远农村电气化：为偏远地区的家庭、村庄提供基本照明和用电

通信中继站：为高山、荒野中的通信基站供电

边防哨所、气象、水温监测站：提供可靠的独立电源

太阳能路灯、庭院灯：城市和乡村常见的公共照明解决方案

特点：必须配备储能蓄电池，以确保无光照时的持续供电

4.消费品与特殊应用

太阳能计算器、手表、充电宝

航空航天：卫星、空间站的主要能量来源，技术要求和可靠性极高

应急电源：用于户外探险，抢险救灾

二、关键技术支撑

发电端：尬笑组件技术（转换效率突破30%）、低辐照、高温环境适配技术

光伏建筑一体化：将光伏组件直接作为建筑材料，如光伏幕墙、光伏瓦、光伏采光顶等，使建筑本身成为一个发电体，是绿色建筑的核心技术

光伏系统的技术应用已经从最初的太空、小众领域，全面走向规模化、分布式、智能化的多元发展阶段。随着技术的不断进步和成本的持续下降，光伏的应用边界还将不断拓展，未来有望成为全球最主要的能源来源之一。
