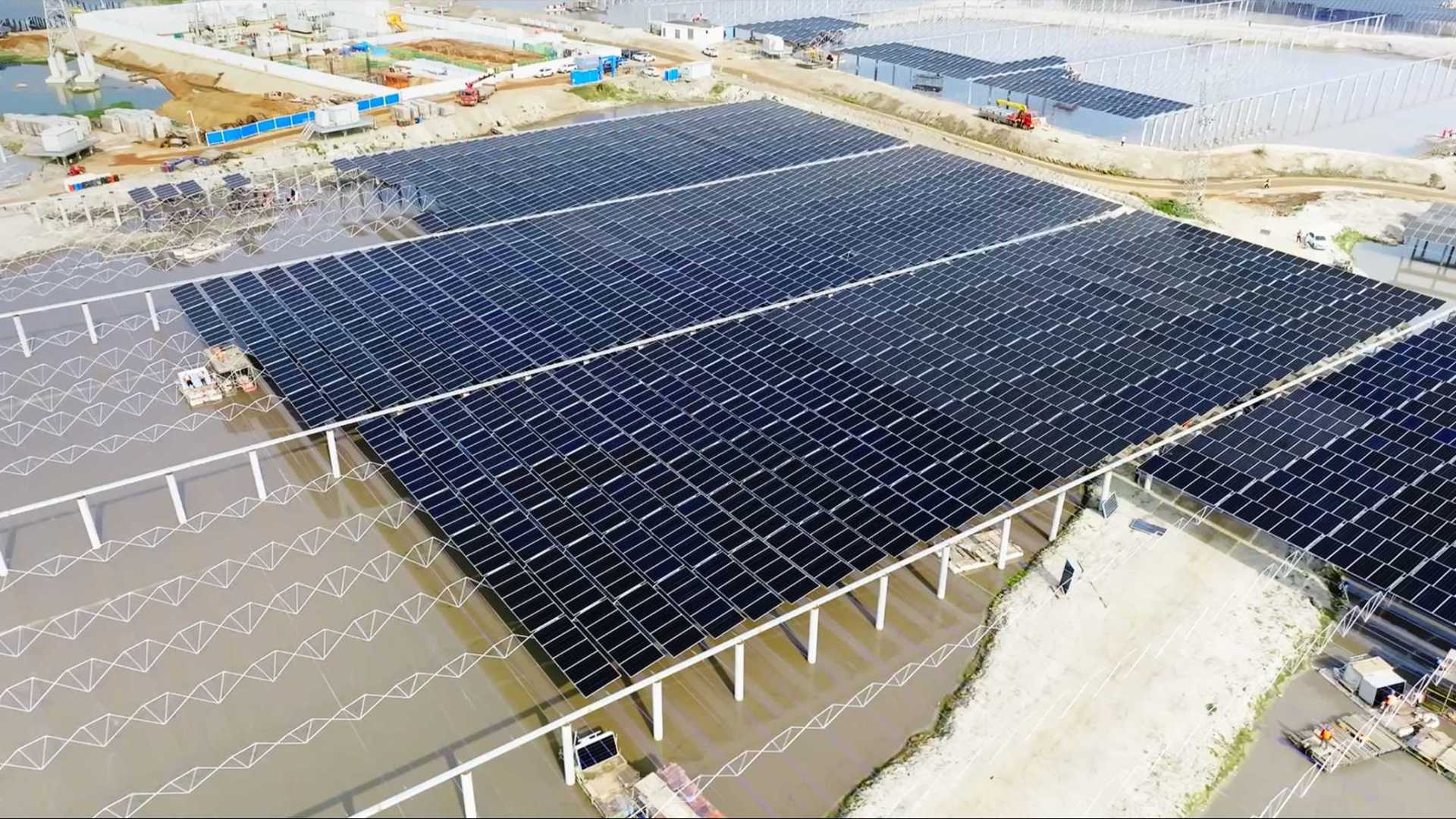

柔性光伏系统是指使用柔性太阳能电池板（或称柔性太阳能组件）来发电的系统。与传统刚性、厚重的玻璃封装太阳能板不同，柔性光伏板采用柔性的基底材料（如聚合物或不锈钢箔）和轻薄的封装技术，使其可以弯曲、弯曲甚至在一定程度上折叠，从而能够安装在传统光伏板无法应用的曲面上。

系统特点：灵活性高：可弯曲、折叠、能适应曲面、弧形等各种不规则表面，如建筑的弧形屋顶、车辆的曲面车身等，极大地拓展了安装场景。

轻质便捷：相比传统玻璃和晶硅材质的光伏板，柔性光伏系统重量大幅度减轻，便于运输和安装，适合在难以安装中心设备的场合使用，如无人机、航天器等对重量敏感的领域。

安装简便：可根据实际安装需求裁剪成不同尺寸和形状，部分组件还带有粘合剂，可直接粘贴安装，减少了安装成本和时间

主要类型：

超薄硅基柔性光伏系统：采用超薄非晶硅或单晶硅板，通过减少电池厚度实现柔性，是较为常见的类型

有机柔性光伏系统：由聚合物材料和碳分子制成，具有可持续性和可定制性，在便携式应用和建筑集成方面具有潜力

主要应用场景：

柔性光伏系统的应用场景及其广泛，主要集中在传统光伏无法企及的领域：

建筑一体化：曲面建筑外墙：贴合在户型或异性建筑的表面

轻型屋顶：厂房、仓库的金属彩钢瓦屋顶，这些屋顶承载能力差，无法安装传统组件。

车棚、阳光房：与结构完美贴合，兼具美观与功能性

交通领域：可安装在电动汽车、游艇等移动载具上，为其提供辅助电源，也可用于交通信号设备、通信基站等的供电

特殊领域：在航空航天、军事等特殊领域也有应用，如为航天器提供电力，或用于军事装备的便携式供电

柔性光伏系统并非要取代传统光伏电站，而是开辟了一个全新的应用维度。它让太阳能发电摆脱了地点、载体和形式的限制，真正实现了“随时随地”的能源收集。随着技术的不断进步，柔性光伏系统必将在未来的分布式能源和移动能源领域中扮演越来越重要的角色。

光伏地桩的桩距核心由 “组件尺寸、支架布置、地形条件” 三大因素决定，没有统一标准，需结合实际场景计算。

桩距的目标是：在满足结构强度的前提下，实现经济性最优化

核心确认原则：

1.避免组件遮挡：这是最核心的要求

2.匹配支架跨度：根据指甲的材质，结构强度，确认地桩数量和间距

3.适配地形与地质

影响桩距的关键因素

1.当地气象条件

2.土壤条件

3.支架结构形式

4.光伏组件的规格与排列

5.支架材料

6.跟踪支架系统

常见参考范围

• 平原地区、固定式支架（倾角 20-30°）：横向桩距（垂直于光伏阵列方向）3-4.5 米，纵向桩距（平行于阵列方向）4-6 米。
• 坡地（坡度＞10°）：顺坡方向桩距缩小 10%-20%，横坡方向保持平原标准。
• 跟踪式支架：因支架可旋转，桩距主要匹配跟踪系统的跨度，通常为 5-8 米，需按厂家设计参数确定。
• 光伏地桩的桩距不是靠经验猜测的，而是通过结构工程师基于当地风荷载、雪荷载、土壤条件和组件排布等进行严谨的力学计算后确定的。对于任何光伏项目，都必须委托有资质的设计单位进行结构专项设计，并出具正式的图纸和计算书，这是确保电站25年安全运行的生命线。

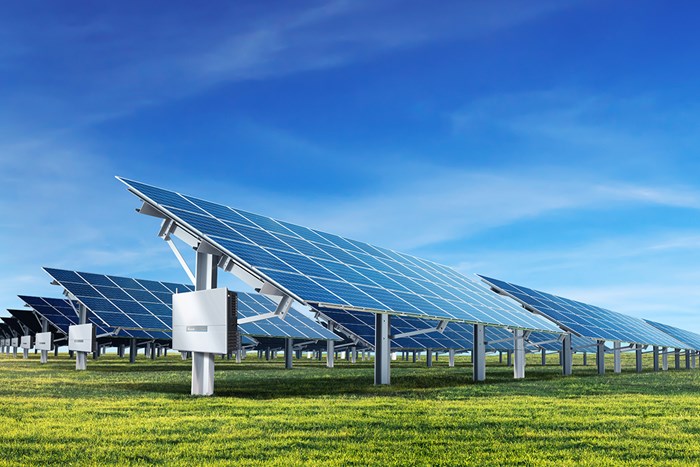

地面光伏系统的应用场景核心围绕 “土地资源合理利用 + 电力需求匹配”，主要涵盖以下几类：

大规模集中式光伏电站

依托平原、荒漠、戈壁等广阔闲置土地，建设大型电站

发电量直接并入国家电网，为区域提供稳定清洁电力

农光互补模式

光伏组件架设在农田上方，既实现发电效益，又不影响农业生产，提高土地综合利用率，适配农村机农业产区

渔光互补模式

光伏支架安装在鱼塘，水库，湖泊等水面上，适配南方水箱，沿海滩涂等水资源丰富区域，兼顾发电与渔业

特定工业与商业场景

1.光伏+储能

通过参与电力市场交易，获得更高的电费收益，将减少光伏发电的波动性，使输出更稳定

地面光伏系统的应用场景正朝着多元化、复合化、智能化的方向飞速发展。选择合适的的应用场景，是决定一个地面光伏项目是否成功、是否具有可持续性的关键。

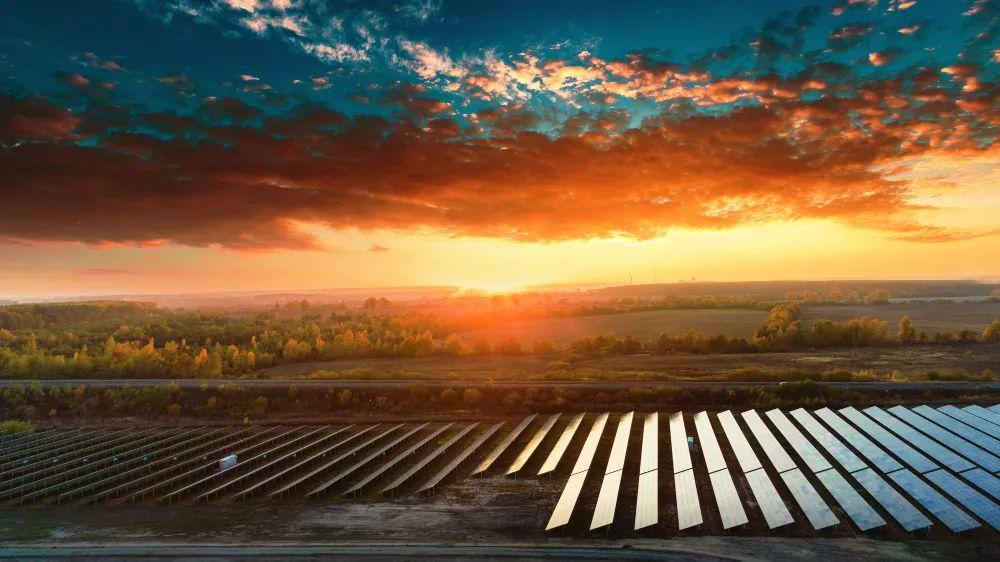

工作原理：光伏组件吸收太阳光能，产生光生伏特效应，将太阳能转化为直流电；直流电通过汇流箱汇集后，输送至逆变器转换为交流电；交流电可直接供给本地负载使用，也可通过升压变压器并入电网，实现电力的对外输送。

优势：

1.发电效率高

地面空间开阔，可以灵活优化组件的超想喝倾角，避免屋顶的遮挡问题，年有效发电小时增高

2.成本低廉，大规模建设

大规模集中建设降低了运维成本，是的光伏电价具有竞争力

3.土地适应能力强

能在多种地形(如平原、坡地、滩涂）上建设，可有效利用闲置土地资源

4.对环境影响小

属于清洁能源发电，在运行过程中不产生污染物，有利于环境保护

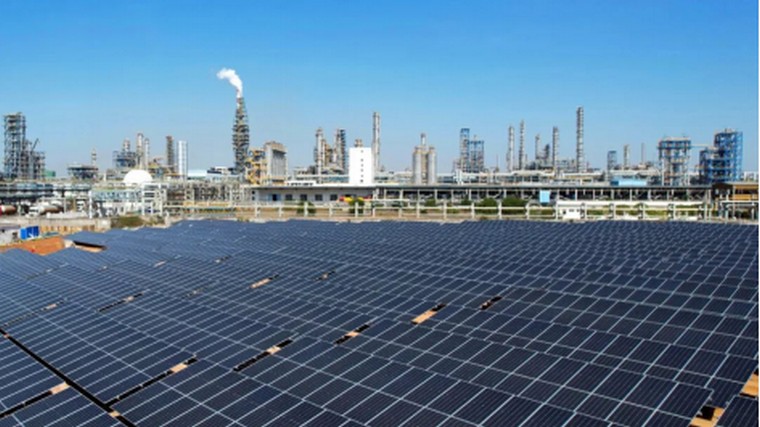

地面光伏系统是一种在地面上建设的太阳能光伏发电系统，其核心原理是通过大面积的太阳能电池板（光伏组件）将太阳光直接转化为电能，然后通过逆变器等设备将电能处理后并入电网或供本地使用。

1.系统组成部分：光伏组件：由多个太阳能电池片串联、并联组成，时间那个太阳能转化为电能的核心部件，常见的有单晶硅、多晶硅等

2.支架系统：用于支撑光伏组件，可以最佳角度接受太阳光。支架材质多为铝合金或刚才，可根据地形和日照条件设计成固定式或跟踪式。

3.逆变器

4.升压与输变电系统

这是电站的“输电网络”

5.监控与管理系统

这是电站的“大脑”

数据采集器和智能运维平台

6.其他辅助设施

螺旋地桩与上部支架（无论是太阳能板支架、围栏还是其他结构）的连接方式直接决定了整个结构的稳定性和安全性。

连接方式主要取决于螺旋地桩顶部的设计和支架立柱的型式

地桩和支架的联系方式主要有以下几种：

1.法兰盘连接

优点：连接强度高，传力直接，抗弯性能好，安装简便）

2.焊接连接

优点：连接强度极高，成本相对较低

3.插接式连接

在一些特殊工况对连接强度要求极高的情况下，会采用焊接的方式将地桩和之家直接焊接在一起

在实际工程中，法兰盘连接是目前最主流的两种方式，因为最好地发挥了螺旋地桩的优势

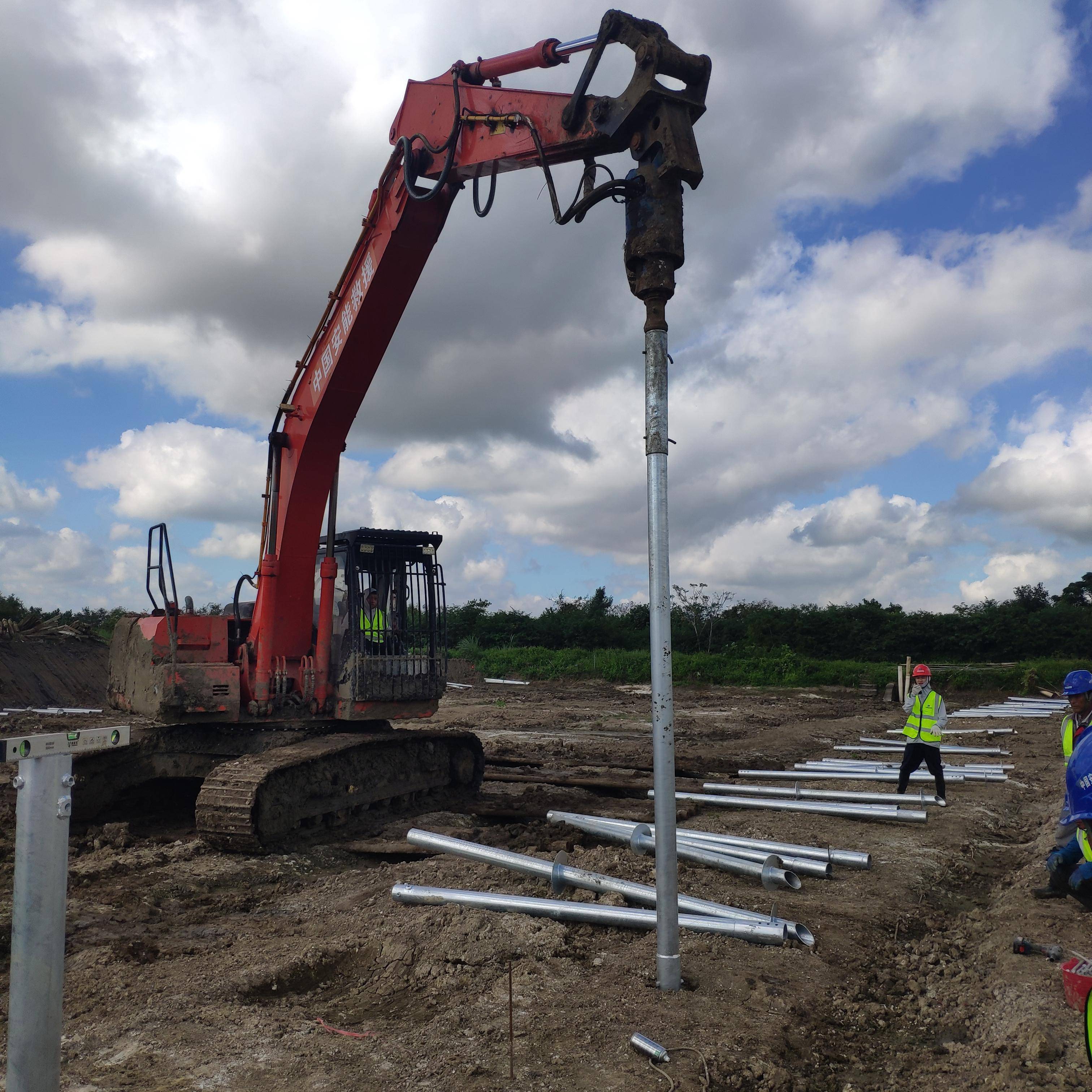

光伏地桩安装出现偏差是常见现象，但理解其成因并加以控制至关重要。偏差主要来源于技术、人力和环境三大方面。

1桩沉入深度不足

2.‌桩机就位不准‌：山地施工时，桩机履带易受地形坡度影响滑动，导致定位偏差。

3.地址条件复杂：碎石土或强风化岩石层导致桩机稳定性下降，成孔过程中易发生偏移。

4.施工工艺缺陷：未采用预钻孔或跳打法，加剧挤土效应，导致桩位偏差。

如何控制和减少偏差

施工测量与定位

1.桩位放样精度

2.群桩基础定位

3.障碍物处理

现场调整方法

1.抱箍结构调节

2.斜梁孔眼适配

3.撬棍辅助校正

质量控制要点

1.垂直度控制

2.接地措施

3.验收标准

总结来说，光伏地桩安装偏差是技术、环境和人为因素共同作用的结果。通过精细化的前期准备、严格的流程控制和实时的质量检验，可以将其控制在允许的公差范围内，确保光伏电站的长期稳定运行。

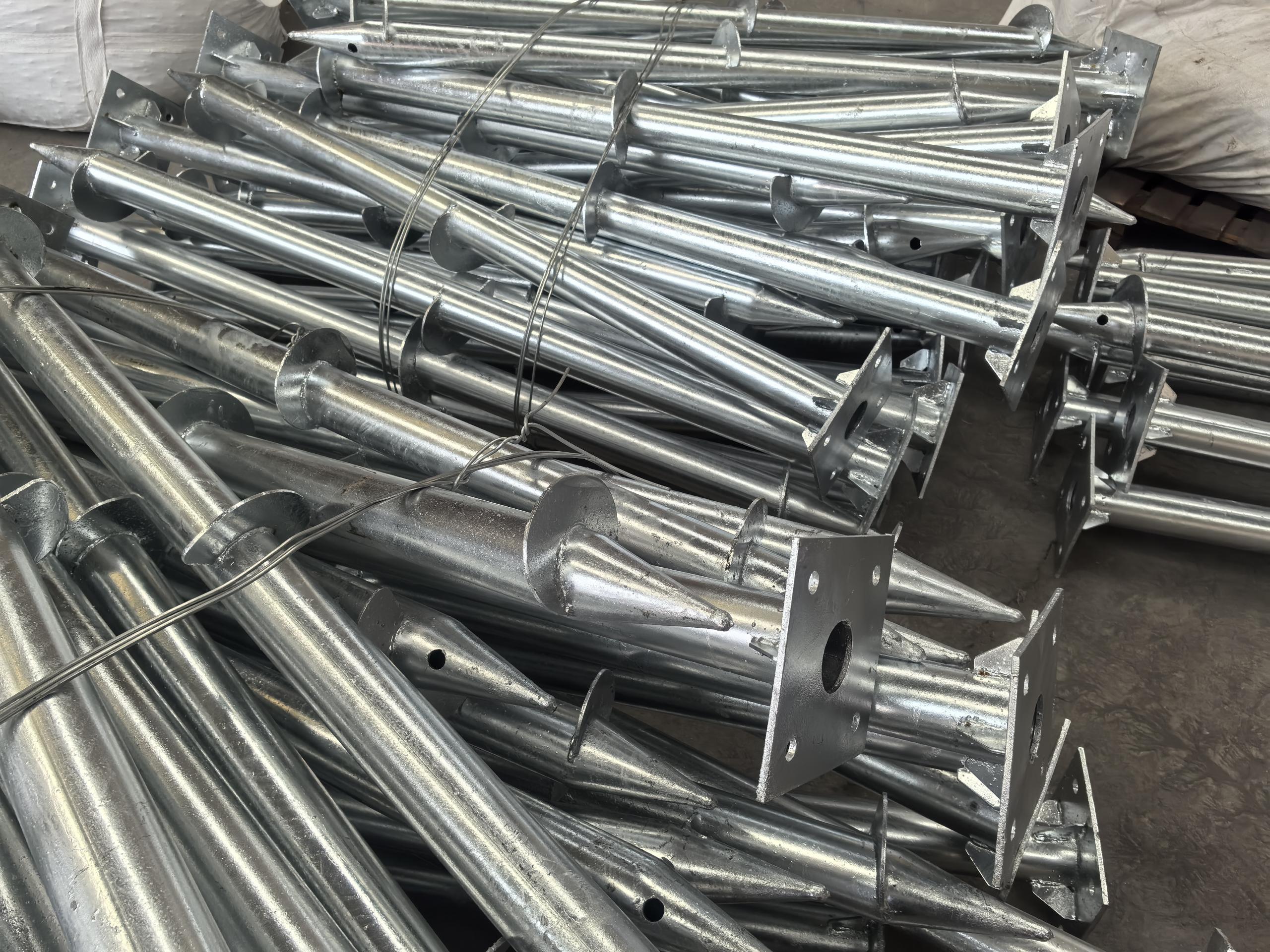

螺旋地桩是由热锻后的金属管为主体，表面焊接缠绕着螺旋叶片，进而形成独特的管桩结构，这种地桩主要是由锻管体，螺旋片以及连接法兰盘三部分精巧组成。

螺旋地桩作为一种新型的基础建筑材料，在某些情况下能够有效替代传统的钢筋混凝土浇筑工艺。其灵活性高，手工速度快的特点，使得建筑基础的施工更加便捷。

螺旋地桩通过回旋方式打入地下，其设计使得土壤难以松动，从而充分利用了土壤的自然条件。从叶片构造上分析，这种地桩展现了出色的抗拉拔力和插入抓地力，确保了其稳固性

螺旋地桩的核心优势：（1）适应复杂地质条件

螺旋叶片的设计能有有效分散荷载，使其在松软图纸，冻土甚至浅层岩石区域均可使用

                                 （2）经济与可调节性

成本可控：省去混凝土养护时间和材料费用，整体造价降低约20%-30%

高度可调：通过配套配件可灵活调整光伏板倾角，适应不同纬度地区的日照需求

                                   (3)施工便捷

无需大型机械，小型液压设备即可完成安装，特别适合山地，丘陵等运输不便的场景。若需迁移电站，地桩可拔出重复使用，减少资源浪费。

应用场景：

1.太阳能光伏领域（最大且最成熟的应用）

地面光伏电站：替代传统的混凝土基础，直接旋入地面固定光伏支架

2.建筑工程与临时设施

3.交通与市政设施

4.农业与园艺

螺旋地桩的优势总结：高效经济：施工速度快，节省大量人力和时间成本   环保低碳：无建筑垃圾，对土壤和环境影响小。  季节适用性广：在冬季冻土外的大部分季节均可施工，对天气影响小。  即装即用：安装后立即具有承载力。

灌注桩的介绍：灌注桩是一种就位成孔，灌注混凝土或钢筋混凝土而制成的桩。常用的有：(1)钻孔灌注桩：用螺旋钻机、潜水钻机等就地成孔灌注混凝土而成桩，施工时无振动、不挤土，但桩的沉降量稍大。螺旋钻机宜用于地下水位以上的粘性土、砂土及人工填土等，钻削下来的土块沿钻杆上的螺旋叶片上升排出孔外，孔径300mm左右，钻孔深度8～12m，根据土质和含水量选择钻杆。潜水钻机宜用于粘性土、砂土、淤泥和淤泥质土等，尤宜于地下水位较高的土层中成孔。钻孔时为防止坍孔用泥浆护壁。在粘土中用清水钻进，自造泥浆护壁;在砂土中应注入制备的泥浆钻进。利用泥浆循环排除钻削下的土屑，钻至要求深度后要清孔以排除沉在孔底的土屑，减少桩的沉降量。在高层建筑和桥梁等大型工程中推广应用的大直径钻孔灌注桩多用此法施工，桩径多在1m以上，桩底部还可扩孔，单桩承载能力可达数千吨。(2)沉管灌注桩：用锤击或振动将带有钢筋混凝土桩靴(桩尖)或活瓣式桩靴的钢管沉入土中，然后灌注混凝土同时拔管而成桩。用锤击沉管、拔管者称锤击灌注桩;用激振器的振动沉管、拔管者称振动灌注桩。此法成桩易发生断桩、缩颈、吊脚桩、桩靴进水和进泥等弊病，施工中注意检查并及时处理。此外，还有用炸药使桩孔底部形成扩大头以增大承载能力的爆扩灌注桩。


灌注桩的分类：


1.三角灌注桩：直径：48mm-219mm  长度：100cm-300cm  锌层：65nu-85um  材质：Q235B、Q355B  表面处理：热浸镀锌


2.螺旋灌注桩：直径：48mm-219mm  长度：100cm-300cm  锌层：65nu-85um  材质：Q235B、Q355B  表面处理：热浸镀锌


灌注桩的应用：由于具有施工时无振动、无挤土、噪音小、宜于在城市建筑物密集地区使用等优点，灌注桩在施工中得到较为广泛的应用


灌注桩的优点：优越的承载性  持续的耐久性 多场景应用 高效的施工工艺  绿色的环保优势


灌注桩的缺点：检测比较困难 施工过程干扰较多 成本较高（现场浇筑混凝土 设备投入及材料消耗较大）控制难度较高

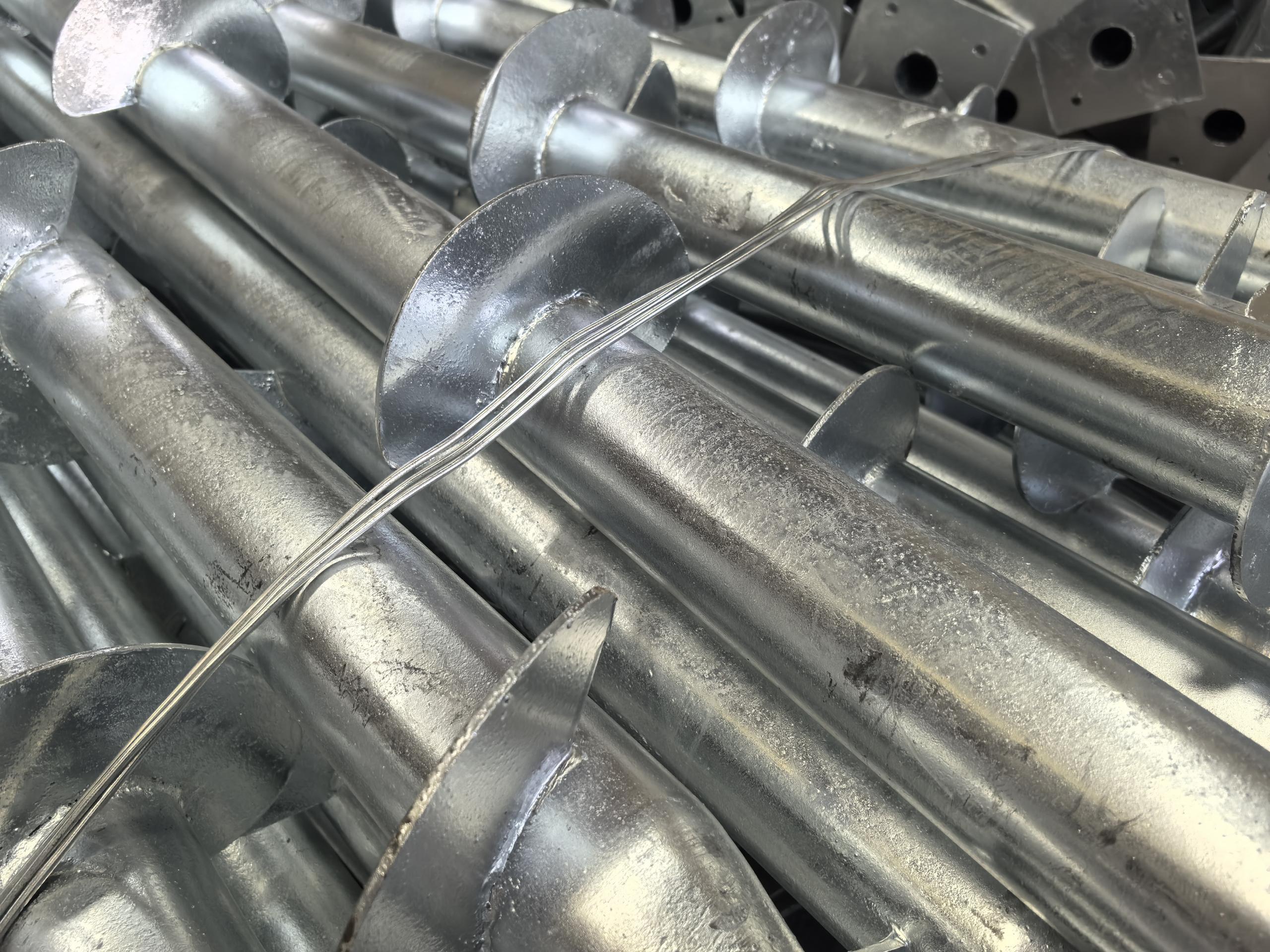

光伏螺旋地桩都有哪些作用光伏螺旋地桩是太阳能光伏系统中的重要组成部分

光伏地桩的作用：

1. 支撑和固定光伏板：光伏螺旋地桩通过地桩的支撑作用，将光伏板固定在地面上，保持光伏板的稳定性和可靠性，防止风吹雨打等自然因素导致的损坏。

2. 增强系统稳定性：光伏螺旋地桩的稳定性对于整个光伏系统的运行至关重要。它们通过与地面紧密接触，增强了整个系统的稳定性，减少了因地面沉降等因素导致的系统故障。

3. 提高发电效率：光伏螺旋地桩的设计和制造精度对于提高光伏板的发电效率至关重要。它们保证了光伏板与地面的平行度和垂直度，减少了阴影和反射，提高了光的利用率。

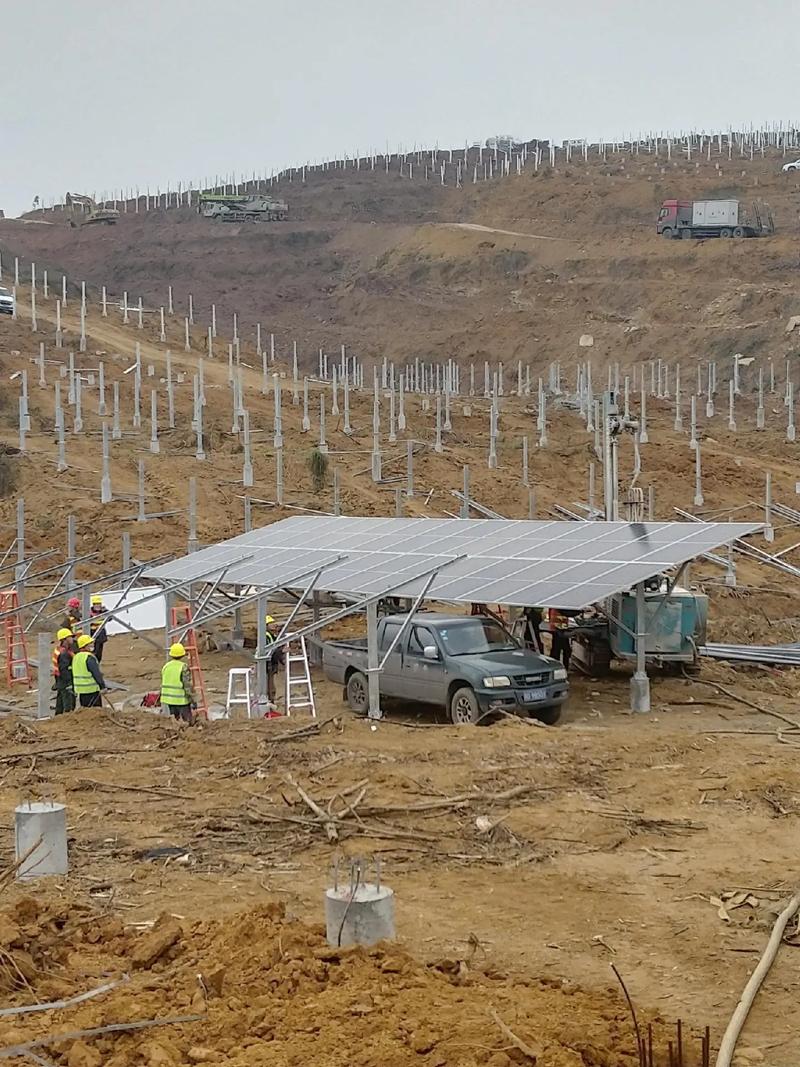

 1.前期准备与定位
场地勘察：确认地质条件（如土壤硬度、地下水位、岩石分布等），选择合适的地桩类型（螺旋桩、冲击桩、混凝土基础等）。
设计放线：根据光伏阵列布局图纸，用测量工具（全站仪、GPS等）标记地桩位置，确保间距和水平对齐。
材料准备：准备地桩、打桩机、水平仪、紧固件等工具，检查地桩防腐处理（镀锌或涂层）。
2. 地桩安装

  螺旋桩：用液压旋桩机将螺旋地桩旋入地下，实时监测垂直度（偏差≤2°）。
3. 调平与固定
-校正垂直度：安装后用水准仪或激光水平仪调整，确保所有地桩顶部在同一平面（误差≤±3mm/m）。
-支架安装：将光伏支架的立柱与地桩通过螺栓或焊接固定，使用防松垫片或热镀锌处理防锈。
-回填加固：对于非螺旋桩，需用碎石或混凝土回填桩周空隙，增强稳定性。

注意事项
-地质适配：软土地区需增加桩长或直径，岩石层可能需要先钻孔。
-防腐措施：沿海或高湿度地区需选择镀锌层更厚的地桩。
- 验收标准：安装后需进行拉拔测试，确保抗拔力≥设计荷载的1.5倍。

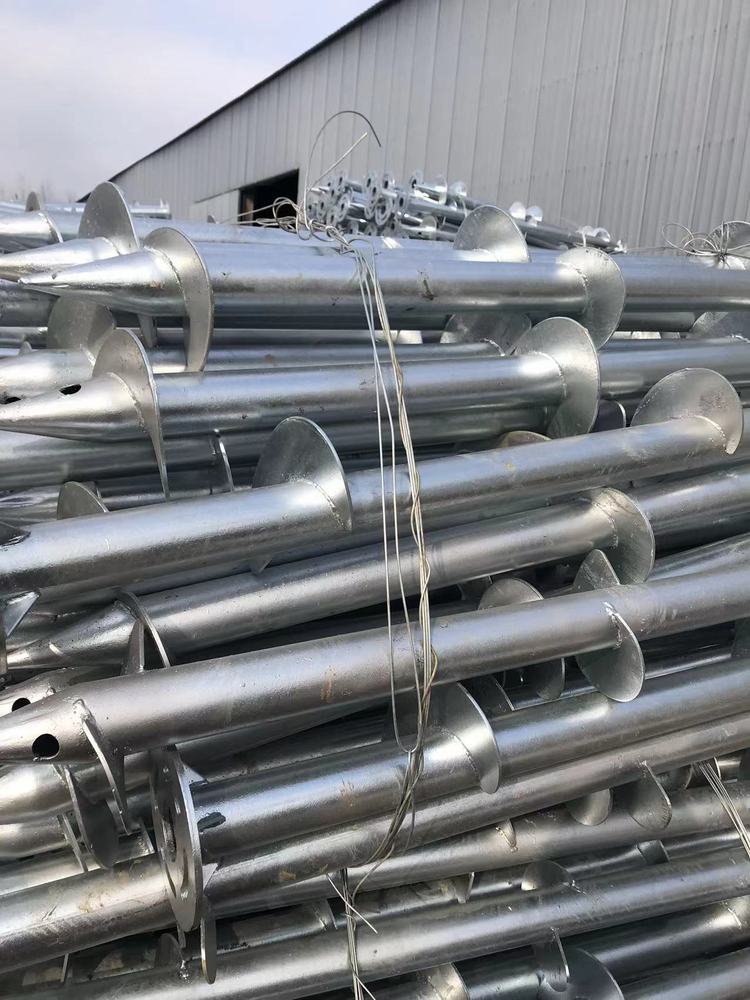

螺旋地桩是一种新型的太阳能光伏配套产品，适用于各大太阳能光伏、风能及建筑类行业、如太阳能电站桩基、广告牌桩基、标志旗桩基、木质房屋桩基等，适用于各种地质，如粘土、戈壁滩、砾石等，其高负荷性能、稳固性、抗沉降性及抗拉拔性，深受业内同行的青睐

光伏地面项目中的应用
在光伏地面项目中，地桩同样发挥着不可或缺的作用。它们被用来稳固光伏板，支撑起整个系统，从而保障其平稳运行。此外，地桩的配置也显著提升了系统的安全性，为客户提供了稳固的支撑与全面的保障。）
螺旋地桩的主要应用：临时设施与活动结构 可再生能源项目 建筑与基础设施 交通与公用设施 农业与园林 特殊环境（湿地、冻土地区 灾区重建）

螺旋地桩的核心优势： 施工高效，成本低  环保可持续 适应复杂地质 即时承载，无需养护 季节灵活性 可调节与可拆卸
